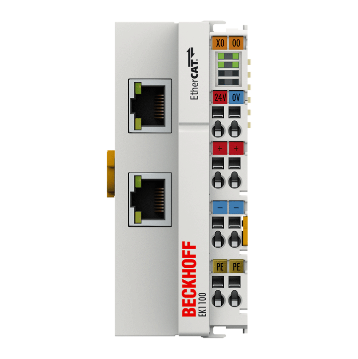

EK1100 | EtherCAT 耦合器
EK1100 耦合器用于连接 EtherCAT 与 EtherCAT 端子模块（Elxxxx）。一个站点由一个 EK1100 耦合器、任意多个 EtherCAT 端子模块和一个总线末端端子模块组成。该耦合器将来自 Ethernet 100BASE-TX 的传递报文转换为 E-bus 信号。
3.耦合器通过上面的以太网接口与网络相连。
技术参数：
| EtherCAT 系统内的任务 | 连接 EtherCAT 端子模块（Elxxxx）与 100BASE-TX EtherCAT 网络 |
| 数据传输介质 | Ethernet/EtherCAT 电缆（最低 CAT 5），屏蔽型 |
| 站点之间的距离 | 最长 100 米（100BASE-TX） |
| EtherCAT 端子模块数量 | 最多 65,534 个 |
| 协议 | EtherCAT |
| 延迟 | 约 1 µs |
| 数据传输率 | 100 Mbaud |
| 组态 | 无需配置 |
| 总线接口 | 2 x RJ45 |
| 电源 | 24 V DC (-15 %/+20 %) |
| Us 电流消耗 | 70 mA +（Σ E-bus 电流/4） |
| Up 电流消耗 | 负载 |
| E-bus 电流负载 | 2000 mA |
| 电源触点 | 最大 24 V DC / 最大 10 A |
| 电气隔离 | 500 V（电源触点/电源电压/现场总线） |
| 工作/储藏温度 | -25…+60 °C/-40…+85 °C |
| 相对湿度 | 95 %，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP 20/可变 |
